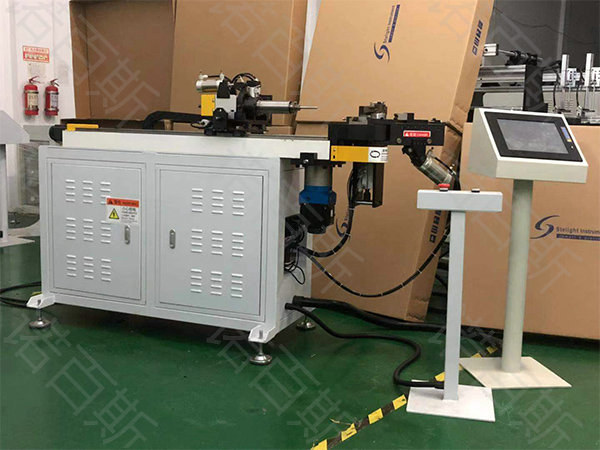

3D管线一体机 | |||
主要技术参数 Main Technical Parameter | |||
规 格 Specifications | E3D1.513-3A-A 参数 | E3D0315-3A-A 参数 | |
Wire diameter | 线径 | φ1.5-φ13mm软线 φ1.5-φ8mm硬线 | φ3-φ13mm软线 φ3-φ9mm硬线 |
Maximum Tube Length | 弯曲材料最大限度mm | 3000(可定制加长) | 3000(可定制加长) |
Maximum Rotation Angel | 最大旋转角度 | 360° | 360° |
Maximum Bend Angel | 最大弯曲角度 | 200° | 200° |
Maximum Feed Length | 最大送线长度mm | 860mm | 1000mm |
Maximum Bend Radius | 最大弯曲半径mm | 60 | 70 |
Maximum Number of Bends | 最大弯曲次数 | Infinity 无限量 | Infinity 无限量 |
Maximum Bend Speed | 弯曲速度 | 180°/0.5sec | 180°/0.5sec |
Maximum Feed Speed | 送料速度 | 1000mm/1ses | 1000mm/1ses |
Maximum Rotation Speed | 旋转速度 | 360°/1ses | 360°/1ses |
Accuracy | 精度 | ±0.05mm & ±0.05° | ±0.05mm & ±0.05° |
Material clamping mode | 材料夹紧方式 | 3-jaw clamping 三爪夹紧 | 3-jaw clamping 三爪夹紧 |
Display | CNC数值表示 | EL显示 | EL显示 |
Data input | CNC数据输入 |
Touch screen / keyboard 触摸屏/键盘 |
Touch screen / keyboard 触摸屏/键盘 |
Workpiece count | 工件数量计数 | 1000000pcs | 1000000pcs |
Axis Control | 各轴制动方式 |
Ac伺服电机:弯曲、送料、旋转 AC Serno Motors for X/Y/Z Axis |
Ac伺服电机:弯曲、送料、旋转 AC Serno Motors for X/Y/Z Axis |
Input voltage | 输入电压 | 380V | 380V |
L*H*W | 外形尺寸mm | 1700*630*1250 | 2200*800*1250 |
Net weight | 机器净重/KG | 550 | 750 |
